20CrMnTi属于国标渗碳钢，执行标准：GB/T 3077-2015。渗碳钢通常为含碳量为0.17%-0.24%的低碳钢。

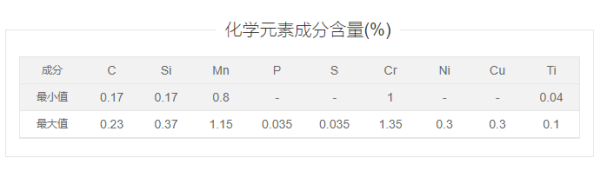

20CrMnTi化学成分如下图：
腐蚀试片 挂片加工说明
腐蚀试片由杭州冠洁公司专业生产，严格按照国家标准执行。主要从材质和加工工序两方面控制加工质量。首先确保按照用户要求的材质进行加工。严格牛皮纸防锈油包装，避免到用户使用前锈蚀或划伤。
腐蚀试片 挂片试片规格
常用型规格有三种：
Ⅰ型50mm×25mm×2mm；
Ⅱ型72.4 mm×11.5 mm×2 mm；
Ⅲ型40 mm×13 mm×2 mm。
此三种之外的规格需特殊定制，制作过程具体根据客户要求程度的不同完工时间也不一，特殊制作的价格比常用型的稍贵些。
腐蚀试片 挂片保存与使用方法：
1、将标准腐蚀试片（监测腐蚀挂片）在蒸馏水中用脱脂擦洗一遍，再用蒸馏水冲洗15秒钟；
2、将标准腐蚀试片（监测腐蚀挂片）在化学纯无水乙醇（50ml/每10片）中用脱脂擦洗两遍；
3、标准腐蚀试片（监测腐蚀挂片）置干燥滤纸上，冷风吹干；
4、标准腐蚀试片（监测腐蚀挂片）用滤纸包好，置干燥器中，24小时后称重待用。
5.原封装的试片置无腐蚀性气体处，防潮存放；
6.已启封而未用完的标准腐蚀试片（监测腐蚀挂片），仍置于防锈纸内，放在干燥器中。
腐蚀试片 挂片作用
本品用以监测或评价冷却水系统的腐蚀状况。一般将预先处理和称重后的金属试片置入测试系统一段时间(如30～90天)，然后取出观察腐蚀情况，清洗称重，确定金属年腐蚀率(以密耳/年计，1mpy=0.0254mm/a)、腐蚀的类型以及点蚀深度等。金属挂片的数据除受腐蚀介质影响外，还与挂片表面处理、放置部位、暴露时间长短以及样片冶金方式等因素有关。腐蚀类型电偶腐蚀；缝隙腐蚀；坑蚀；晶间腐蚀；脱层腐蚀(选择性浸蚀)；应力腐蚀；水中某些特殊的微量成份的干扰，必要时应在试验室做进一步研究。挂片器安装部位可根据测试目的确定。应优先选择腐蚀最严重和溶解氧含量有代表性的部位。应注意试片在系统中的悬挂方向，使腐蚀产物不致在相邻试片上散落。
对腐蚀沉积物较多的挂片，先用化学清洗法除去腐蚀产物，常用化学清洗剂的配制及说明如表所示：挂片材质 清洗剂成分 清洗时间 温度 说明碳钢 10%盐酸+0.5%六次甲基四铵（或7019） ＜20分钟 室温 边洗边轻擦，温度＜15℃效果不好铜及铜合金 15～20%盐酸或5%～10硫酸 3～5分钟 室温 边洗边轻擦铝及铝合金 8%磷酸+2%铬酐（CrO3）或70%硝酸 6～10分钟 1分钟 80℃ 室温 表面留有氧化膜不锈钢 10%硝酸或15%柠檬酸铵 10～20分钟 10～20分钟 室温 70℃ . 化学清洗后的挂片应立即浸入5N的氢氧化钠溶液中钝化片刻，取出后浸入清洁的无水乙醇中，用滤纸擦干，然后用绘图橡皮擦拭，露出金属本色，后处理步骤同上述2处理。
腐蚀速率计算：
腐蚀率（mpy）=1.437÷ρ× △W / (T× A)
式中： ρ(材质密度,Kg/m3)：
碳钢 -----7.86
铜 -----8.95
不锈钢 -----7.92
△W (失重，mg)：△W= 挂片挂入前称重－挂片取出后称重
T （day）：挂片挂入的天数
A （dm2）：挂片的面积
Ⅰ型------0.28 dm2
Ⅱ型------0.20 dm2
应用范围
本方法是在不停工条件下监测冷却水系统相对腐蚀和积污情况的常规测试方法之一。 这个方法既可单独使用，也可与“线性极化法”、“监测换热器法”配合使用。其测试结果对于冷却水化学处理方案的确认和调整以及药剂效果的评定是有用的。但通常情况下不能把测试结果认定为系统设备本身的实况(腐蚀、结垢和积污)。
腐蚀试片 挂片使用方法与注意事项
腐蚀试片挂片买回去之后请置于无腐蚀性气体片，防潮存放。启封而未用完的腐蚀试片，仍置于牛皮纸内，放在干燥器中。
